傳力接頭的結構和使用范圍
2023-9-8 11:03:44??????點擊：

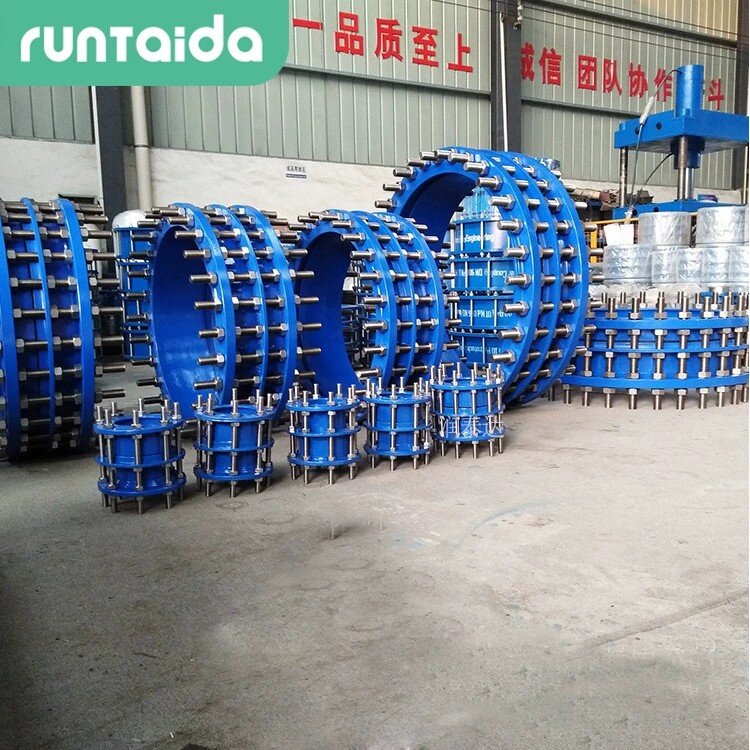

傳力接頭由上下法蘭、翼環、短管、動力傳動螺栓等部件組成。它是連接泵、閥門、管道和其他設備的重要部件。主要用于泵、閥門等附件的接頭。它能傳遞連接部件的壓力推力（盲板力）并補償管道誤差，不能吸收軸向位移。它在保護泵、閥門、管道和其他附件的連接方面起著重要作用。
傳力接頭可以有效保護管道設備（如泵和閥門）的使用。當使用管道運輸時，各種物質可以高效快速地運輸。例如，它可以有效地運輸熟悉的淡水、飲用水、原油和成品油。使用管道運輸設備時，傳力接頭可以有效移動，可以與其他設備有效連接，在連接和安裝過程中可以在小范圍內移動，因此在安裝和維護過程中可以非常方便快捷地操作，節省安裝時間。鋪設管道，特別是鋼管管道時，管道上的所有設備和閥門應在施工圖上標出。傳力接頭通常安裝在閥門前端，以補償管道的橫向位移。通常，傳力頭的安裝位置應為直線。如果安裝在拐角處，則盡可能使用波紋管或橡膠接頭。
傳力接頭的特性：
1.安裝簡單方便，便于閥門安裝，并能承受管道的軸向張力。
2.本產品采用金屬鑄造或焊接而成。松套部分由梯形橡膠密封圈在壓蓋和螺栓的作用下制成，密封性能好。
3.使用橡膠壓縮的彈性變形原理。為了靜態密封，密封圈被迫在接頭本體和膨脹管外壁之間變形。
4.金屬和密封圈的選擇應嚴格按照使用性能和用戶要求進行。材料外涂高強度防腐漆，各部件連接螺栓采用高強度碳鋼或不銹鋼。由于閥體與膨脹管之間存在一定間隙，因此具有一定的軸向和徑向位移。
5.在管道中，能有效補償和緩解管道和盲板的推力，便于水泵和閥門的安裝、維護和更換。是管道安裝和運行行業的理想配套產品。
傳力接頭可以有效保護管道設備（如泵和閥門）的使用。當使用管道運輸時，各種物質可以高效快速地運輸。例如，它可以有效地運輸熟悉的淡水、飲用水、原油和成品油。使用管道運輸設備時，傳力接頭可以有效移動，可以與其他設備有效連接，在連接和安裝過程中可以在小范圍內移動，因此在安裝和維護過程中可以非常方便快捷地操作，節省安裝時間。鋪設管道，特別是鋼管管道時，管道上的所有設備和閥門應在施工圖上標出。傳力接頭通常安裝在閥門前端，以補償管道的橫向位移。通常，傳力頭的安裝位置應為直線。如果安裝在拐角處，則盡可能使用波紋管或橡膠接頭。
傳力接頭制造商使用兩種材料制造傳力接頭，一種是Q235，另一種是球墨鑄鐵。鋼制動力傳動接頭由碳鋼制成，具有硬度，但沒有韌性。預埋后，應安裝在不經常滾動的地方。球墨鑄鐵傳力接頭堅韌且具有足夠的硬度。它可以彌補鋼制傳力接頭的缺點，適用于任何地面。傳力接頭可以分散連接部件的壓力推力（盲板力），并補償管道的安裝誤差。傳力接頭在兩閥座部位沿傳力接頭通道軸線相垂直的截面分為三部分，傳力接頭沿傳力桿軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。拆下預先組裝的傳力接頭，并檢查套圈切割刃的插入情況?？梢姷耐怀鰩ы毺畛涮兹η岸说目臻g。它可以輕微轉動，但不能軸向移動。
接下來安裝時，實際安裝時傳力接頭的螺紋應涂上潤滑油，壓緊螺母應擰在一起，直到感覺到擰緊力增加，然后再擰緊套圈接頭1/2圈，完成安裝。安裝傳力接頭需要在預裝配傳力接頭螺紋和傳力接頭涂上潤滑油，把管子插入傳力接頭，擰緊螺母直至傳力接頭卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。傳力接頭的特性：
1.安裝簡單方便，便于閥門安裝，并能承受管道的軸向張力。
2.本產品采用金屬鑄造或焊接而成。松套部分由梯形橡膠密封圈在壓蓋和螺栓的作用下制成，密封性能好。
3.使用橡膠壓縮的彈性變形原理。為了靜態密封，密封圈被迫在接頭本體和膨脹管外壁之間變形。
4.金屬和密封圈的選擇應嚴格按照使用性能和用戶要求進行。材料外涂高強度防腐漆，各部件連接螺栓采用高強度碳鋼或不銹鋼。由于閥體與膨脹管之間存在一定間隙，因此具有一定的軸向和徑向位移。
5.在管道中，能有效補償和緩解管道和盲板的推力，便于水泵和閥門的安裝、維護和更換。是管道安裝和運行行業的理想配套產品。
