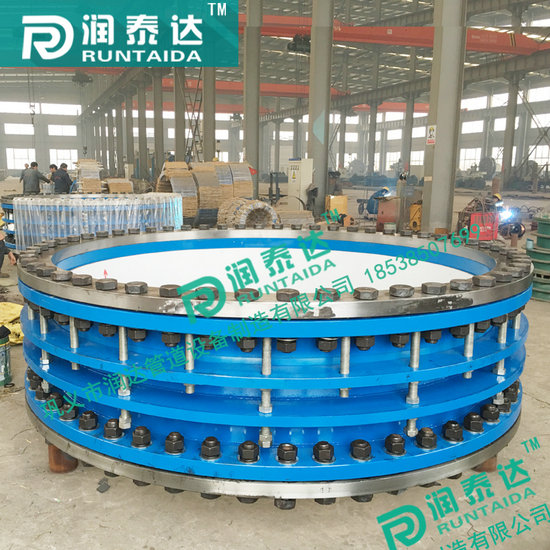

單法蘭松套限位伸縮接頭的適用范圍特點
單法蘭松套限位伸縮接頭是連接管道與管道的橋梁。通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而切對泵、閥門等管道設備起到一定保護作用。
單法蘭松套限位伸縮接頭適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
單法蘭限位伸縮接頭是由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接,適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
安裝簡要說明
1、單法蘭式限位伸縮接頭適用于一邊為法蘭連接，一邊與管道焊接。
2、產品在出廠前均已裝配好，只需將產品兩邊與管道法蘭連接好，對角均勻的擰緊壓蓋旁邊的螺母，再調整好限位螺母。
3、在試壓時，應將產品兩邊的管道固定好，防止產品受到巨大的軸向承受力而損壞產品。
|
公稱通徑 |
管子外徑 |
外形尺寸 |
n-Th. |
|||||
|
短型 |
長型 |
D |
0.25-1.6 |
2.5-6.4 |
||||
|
L1 |
L |
L1 |
L |
|||||
|
65 |
76 |
120 |
148 |
180 |
208 |
155 |
4-M12 |
4-M12 |
|
80 |
89 |
165 |
||||||
|
100 |
108 |
190 |
4-M16 |
|||||
|
114 |
195 |
|||||||
|
125 |
140 |
225 |
||||||
|
150 |
159 |
160 |
220 |
245 |
4-M16 |
6-M16 |
||
|
168 |
255 |
|||||||
|
200 |
219 |
310 |
||||||
|
225 |
245 |
335 |
||||||
|
250 |
273 |
163 |
223 |
375 |
6-M20 |
8-M20 |
||
|
300 |
325 |
160 |
213 |
220 |
273 |
440 |
10-M20 |
|
|
350 |
355 |
470 |
8-M20 |
|||||
|
377 |
490 |
|||||||
|
400 |
406 |
520 |
||||||
|
426 |
540 |
|||||||
|
450 |
457 |
570 |
10-M20 |
12-M20 |
||||
|
480 |
590 |
|||||||
|
500 |
508 |
625 |
||||||
|
530 |
645 |
|||||||
|
600 |
610 |
730 |
||||||
|
630 |
750 |
|||||||
|
700 |
720 |
850 |
12-M20 |
14-M20 |
||||
|
800 |
820 |
230 |
295 |
290 |
335 |
965 |
12-M24 |
16-M24 |
|
900 |
920 |
1065 |
14-M24 |
18-M24 |
||||
|
1000 |
1020 |
1165 |
||||||
|
1200 |
1220 |
1365 |
16-M24 |
20-M24 |
||||
|
1400 |
1420 |
310 |
370 |
1590 |
18-M27 |
24-M27 |
||
|
1500 |
1520 |
1690 |
||||||
|
1600 |
1620 |
1795 |
20-M27 |
28-M27 |
||||
|
1800 |
1820 |
2000 |
22-M27 |
30-M30 |
||||
|
2000 |
2020 |
2200 |
24-M27 |
32-M30 |
||||
|
2200 |
2220 |
320 |
380 |
2420 |
26-M30 |
|
||
|
2400 |
2420 |
2635 |
28-M30 |
|||||
