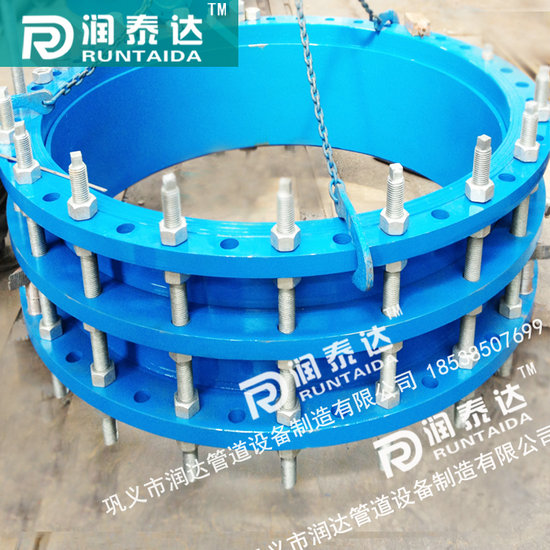

伸縮接頭是由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接,適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
松套伸縮接頭安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下相互斜度，緊壓在管子外圈起密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁粒茏幽芷?，并確保密封無滲漏，從而起到自動補償目的。
主要技術描述
1. 伸縮接頭主要由本體、伸縮套管、壓蓋、密封圈、螺栓組成。伸縮體、伸縮套管、壓蓋采用16MnR制造而成，密封圈采用丁腈橡膠密封，具有良好的水密性和氣密性。緊固件為鎳基不銹鋼，耐磨 損耐腐蝕性強，使用壽命長。
2. 伸縮接頭和蝶閥等配套使用，通過自身兩法蘭面之間的軸向伸縮和徑向角位移，來補償管線法蘭的位置及角度誤差，消除因管道溫差造成的管道內應力，給管道的安裝和維修帶來極大的方便。
3. 伸縮接頭在出廠時的結構長度為最小長度，密封圈壓蓋螺栓為緊狀態，安裝時要拉至安裝長度，安裝后及時將壓蓋螺栓緊固；用于連接閥門時，可把伸縮節調到所需長度，但不得超出伸縮量范圍。如用于補償管道因溫差引起的位移，安裝時必需在常溫下調整至安裝長度；伸縮接頭可在管線任意位置上安裝，但用于連接閥門時要位于閥后；較長或較重的管道要在伸縮器附近設置活動支座，保證伸縮接頭運行正常；安裝后要及時將伸縮器壓蓋螺栓緊固，注意松緊程度，要根據管道工作壓力調節，太緊或太松會影響密封效果和伸縮性，靈活性，同時要及時將限位螺栓固定好，防止使用時拉脫。
設備防腐 伸縮接頭與介質接觸的表面涂環氧樹脂漆，涂層厚度250μm，耐腐蝕性強且衛生無污染，適于在水或污水環境中使用。所有零部件、填料及密封件均采用無毒無害材料，所有不銹鋼部件表面進行酸洗鈍化處理。
|
公稱 |
管子 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑 |
螺栓孔 |
螺栓孔 |
||||||||
|
n/個 |
do |
mm |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
460 |
420 |
380 |
40 |
14.8 |
|
80 |
89 |
200 |
160 |
8 |
17.2 |
|||||
|
1OO |
114 |
220 |
180 |
24.8 |
||||||
|
125 |
140 |
250 |
210 |
31.7 |
||||||
|
150 |
168 |
285 |
240 |
22 |
39.3 |
|||||
|
200 |
219 |
340 |
295 |
49.2 |
||||||
|
250 |
273 |
395 |
350 |
12 |
67.9 |
|||||
|
300 |
325 |
445 |
400 |
485 |
445 |
395 |
50 |
83.9 |
||
|
350 |
377 |
505 |
460 |
16 |
106.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
495 |
121.9 |
||||
|
450 |
480 |
615 |
565 |
20 |
138.7 |
|||||
|
500 |
530 |
670 |
620 |
162.6 |
||||||
|
600 |
630 |
780 |
725 |
30 |
51O |
465 |
415 |
219.3 |
||
|
700 |
720 |
895 |
840 |
24 |
267.2 |
|||||
|
800 |
820 |
1015 |
950 |
33 |
690 |
630 |
570 |
60 |
447.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
490.4 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
563.3 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
740 |
650 |
590 |
792.7 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
1027.7 |
||||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
760 |
660 |
600 |
1414.2 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1574.8 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
790 |
680 |
620 |
2001.8 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
800 |
2437.9 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2734.6 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
940 |
790 |
710 |
80 |
3142.4 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3514.7 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
40227.8 |
||||
